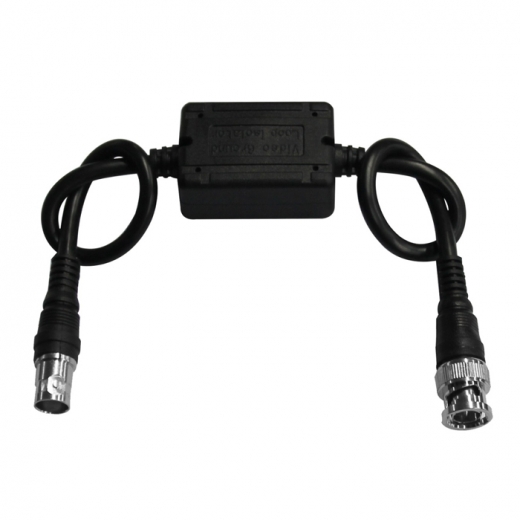

Гальваническая развязка для аналоговых систем PVC-LOOP1

Гальваническая развязка - устройство, позволяющее гальванически разделить кабельную линию от камеры до регистратора в системе видеонаблюдения и снизить помехи.

Внимание! Данная модель поддерживает только CVBS сигнал от камер.

Гальваническая развязку рекомендуется применять:

• при прокладке кабельных линий аналоговых камер видеокамер параллельно силовым линиям, рядом с источником электромагнитных помех (например промышленные объекты);
• при использовании в системе видеонаблюдения некачественных импульсных блоков питания, с высокой долей пульсаций,
• при появлении разности потенциалов между камерой и регистратором;
• при неправильном заземлении.

Если на видеоизображении присутствуют волны, синусоиды, темные и светлые полосы, плывущие линии, зернистость картинки и т.д., то это в большинстве случаев симптомы помех. Гальваническая развязка может существенно улучшить качество видеоизображения, за счет фильтрации помех.

Кроме того, это устройство позволяет защитить входы видеорегистратора от воздействия статического электричества и наводок. Особенно это касается объектов, где камеры значительно удалены по территории и запитаны от разных источников питания. В таких случаях, во избежание порчи видеорегистратора от наводок, настоятельно рекомендуется использовать гальваноразвязку.

Особенности:

• Не требуется источник питания;
• Устанавливается на стороне DVR;
• Для предотвращения искажения видеосигнала, вызванного контуром заземления видео;
• Устраняет перекрестные помехи;
• Рабочая ширина полосы: 25 Гц ~ 5 МГц (-3 дБ).
